价 格
订货量
￥1900.00
1 - 4
￥1800.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥5
| 产品特性：材质 | 类型：插装阀 | 材质：球墨铸铁 |
| 型号：TCF1-H80B | 品牌：泰丰 | 类型（通道位置）：二通式 |
| 连接形式：法兰 | 驱动方式：电磁 | 加工定制：是 |
| 适用范围：锻压 | 产品别名：二通插装阀 | 适用介质：油品 |
| 适用温度：-20-80℃ | 公称压力：31.5MPa | 公称通径：32mm |
| 安装形式：法兰 | 工作温度：常温 | 零部件及配件：阀体 |
| 流动方向：换向 | 形态：蝶式 | 压力环境：高压 |
| 主体材料：铸铁 | 规格：CF1-DG24- H160B- N |

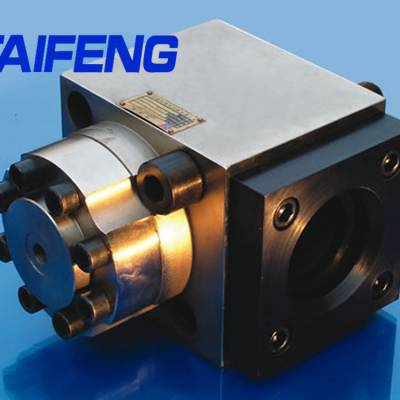

充液阀概述
本系类充液阀包含CF型、TCF型和TRCF型，主要用于液压传动中各类液压设备活塞腔的大流量充液或排液，以提高其空程速度。其中CF型连接尺寸符合德国力士乐公司标准，故可替代进口产品。本系列充液阀为常闭式，其工作原理与液控单向阀相似，流向A B可自由流动，而B A是可控的。当X口有控制压力时，单向阀打开，B A通，当X口泄压时，单向阀关闭，B A不通。
充液阀的特点
开启压力低，自吸性能好；
流道设计通畅，流阻小；
控制压力低，复位可靠；
具有多种变形和安装连接形式，使用方便；
结构紧凑，外形尺寸较小。
CF充液阀技术参数
油口
A
B
X
额定压力
16
350
350
开启压力
0.2
有预泄时X口压力（bar）
Px=0.05Pb+5
工作介质
矿物油型液压油
油温范围（）
-20~+60
粘度范围
2.8~380
油液清洁度
油液允许污染度NAS 1638第9级，我们推荐过滤器最小过滤比B
附注：
1、安装要求：我们推荐垂直安装。
2、特殊要求：用户对于阀的机能、参数、安装连接形式和尺寸有特殊要求时，可以特殊订货。
3、固定螺丝我们推荐采用10.9级高强度标准螺钉，若您需要细牙螺钉时，请备注螺距。
